네트워크 관리사 2급 실기에서 첫 번째 문제는 "케이블 제작"입니다.
배점이 6.5점으로 문제중에서 점수가 가장 크기 때문에, 포기하기엔 많이 아쉬운 점수입니다.
랜선 제작이 어렵진 않기 때문에, 조금만 연습해도 금방 익숙해집니다.
랜 케이블 제작에는 10분이 주어집니다.

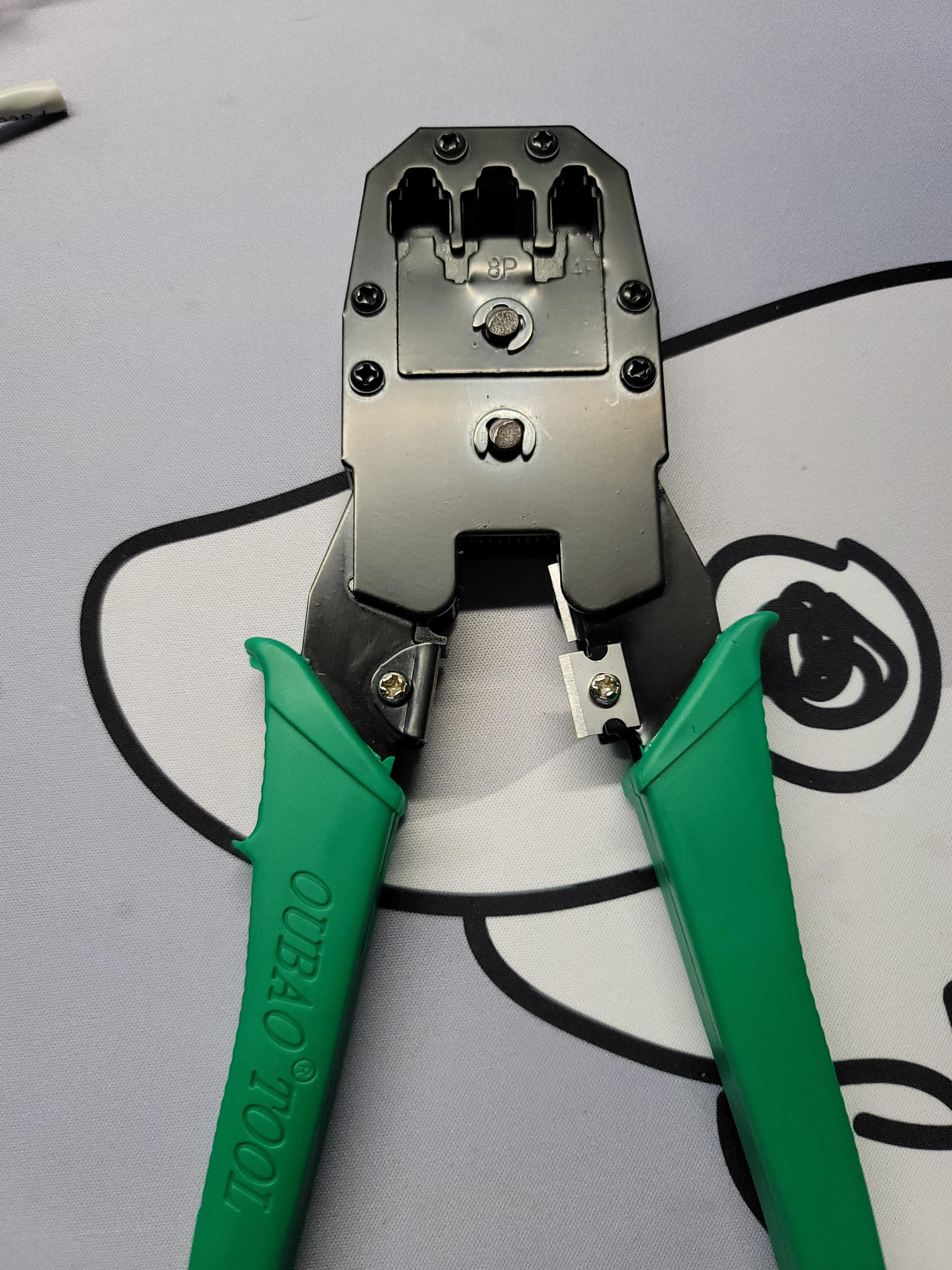

[ 랜툴 ]
시험장에서는 케이블, RJ45(8핀) 커넥터 1쌍, 랜툴을 줍니다.

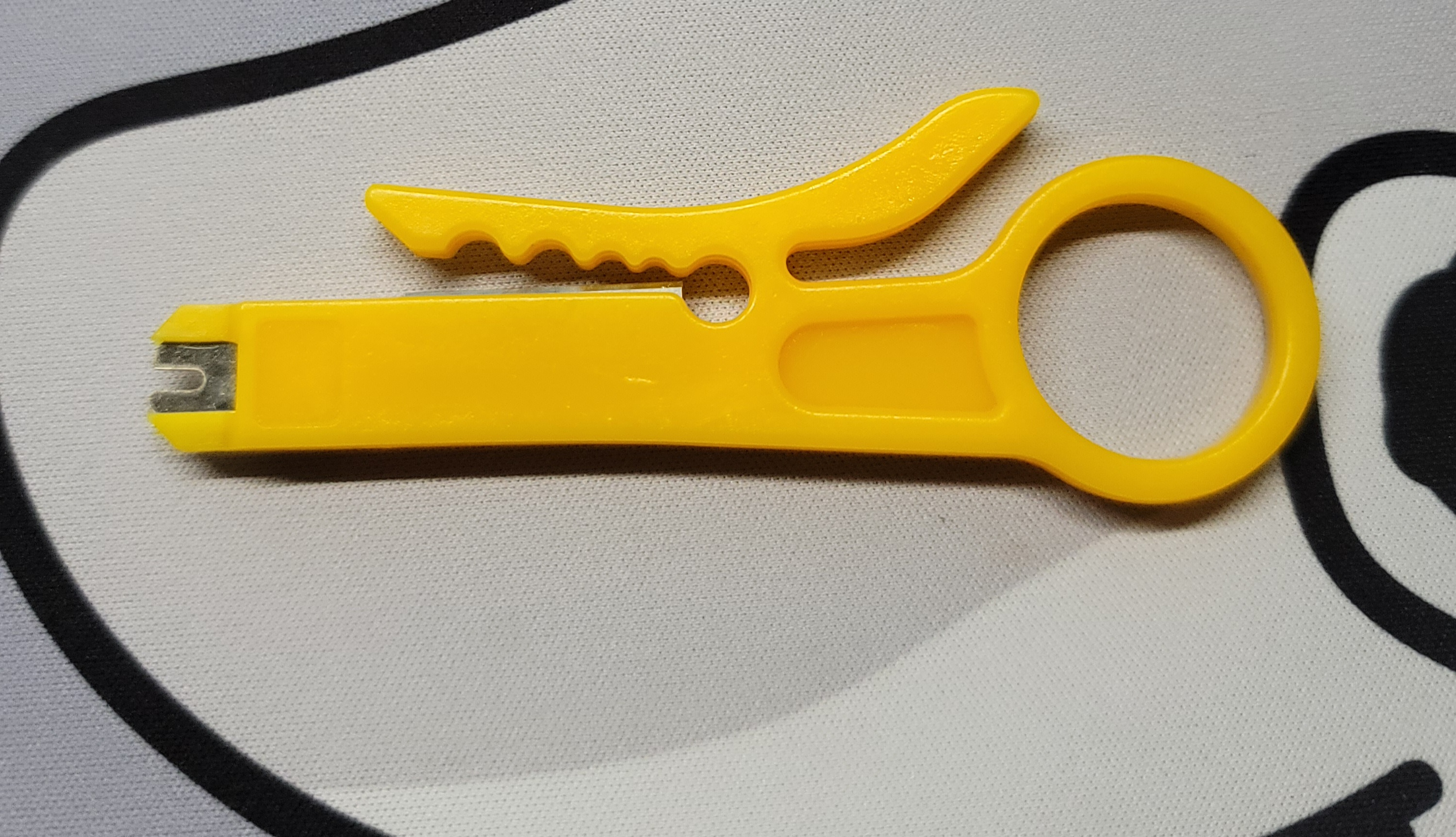

개인이 지참한 랜툴, 스트리퍼는 사용할 수 있습니다.
단, RJ45커넥터와 케이블은 시험장에서 제공한 것만 사용할 수 있습니다.
( 시험장 랜툴이 좋다고는 말할 수 없기 때문에, 가지고 계시다면 시험 시 지참하는 것이 좋을 것 같습니다 )
[ 케이블 ]
{ 다이렉트 케이블 / 크로스 케이블 }로 나뉘고, 대부분 다이렉트 케이블을 제작해야 하는 문제가 나옵니다.
문제에는 "다이렉트 케이블을 제작하시오"처럼 나오지 않고,
"PC와 Hub를 연결하려고 한다. 이에 맞는 케이블을 제작하시오."와 같은 느낌으로 문제가 출제됩니다.
간단하게 생각했을 때 서로 다른 것을 연결하면 "다이렉트 케이블",
서로 같은 것을 연결하면 "크로스 케이블"이라고 생각하면 편합니다.
Ex) PC와 Hub를 연결하려고 할 때, 이에 맞는 케이블을 제작하시오 : 다이렉트 케이블
Ex) Hub와 Hub를 연결하려고 할 때, 이에 맞는 케이블을 제작하시오 : 크로스 케이블
다이렉트 케이블은 양 쪽 모두 [ 주띠 / 주 / 초띠 / 파 / 파띠 / 초 / 갈띠 / 갈 ] 순서입니다.
크로스 케이블은 양 쪽이 다릅니다.
한 쪽은 다이렉트 케이블과 동일하게 [ 주띠 / 주 / 초띠 / 파 / 파띠 / 초 / 갈띠 / 갈 ] 순서이고,
나머지 한 쪽은 주황색과 초록색 선의 위치가 바뀐 [ 초띠 / 초 / 주띠 / 파 / 파띠 / 주 / 갈띠 / 갈 ] 순서입니다.
RJ45 커넥터의 튀어나온 부분(?)이 지면을 향하고, 금색의 핀 부분이 상단을 향하게 한 후 선을 연결합니다.
[ 팁 ]
시험장에서 케이블 채점 방식은 핀 아웃 배열만 보기 때문에 정석대로 랜 케이블을 제작할 필요가 없습니다.

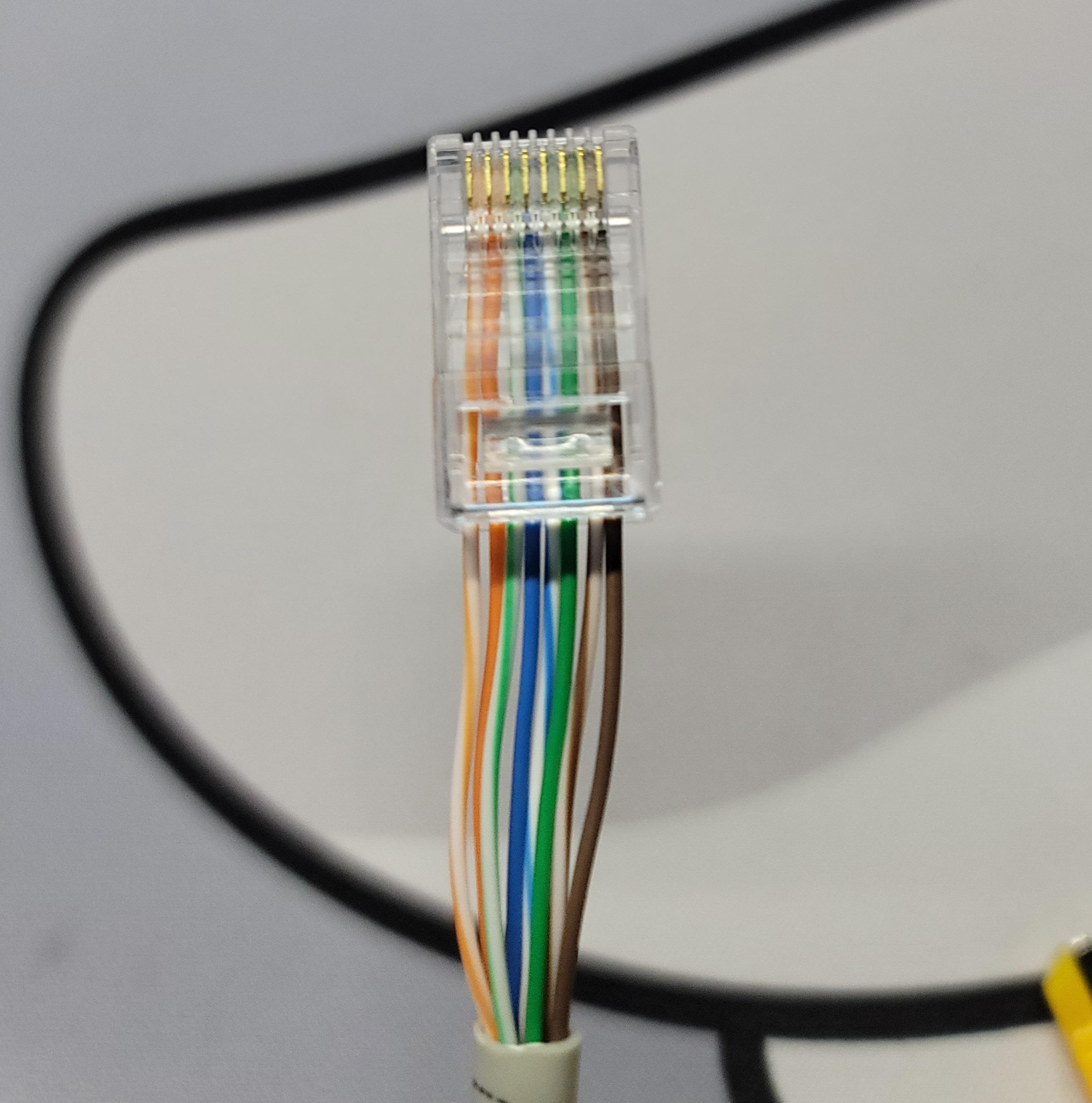

아래 사진처럼 케이블을 길게 빼서 제작해도 상관 없습니다.
( 단, 케이블이 커넥터에서 너무 쉽게 빠지면 안됩니다. 랜툴로 꽉 찝어주세요. )
